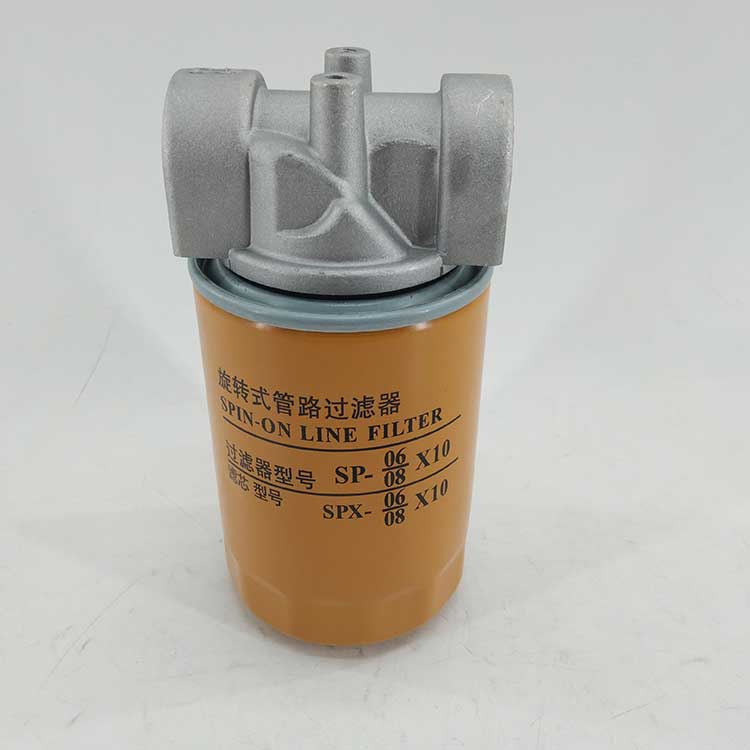

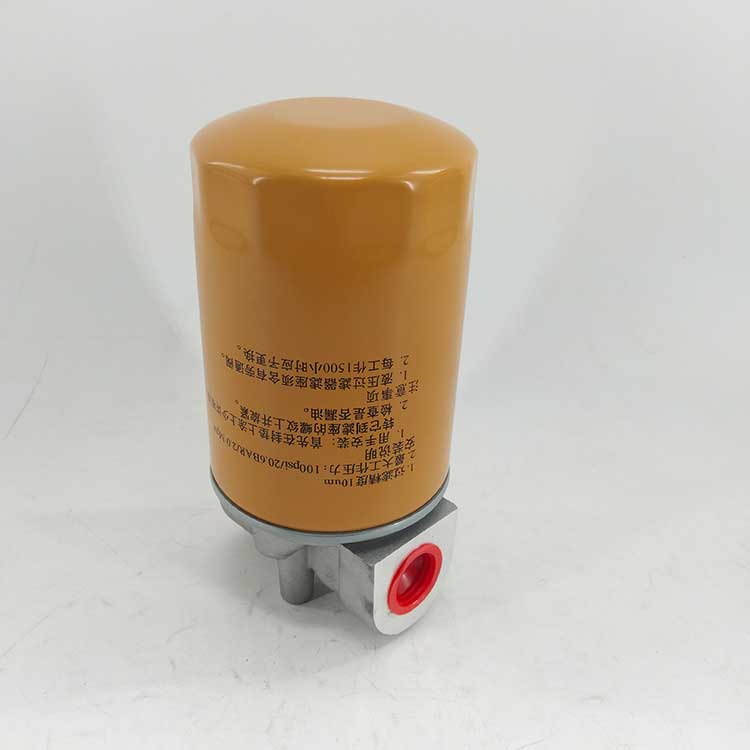

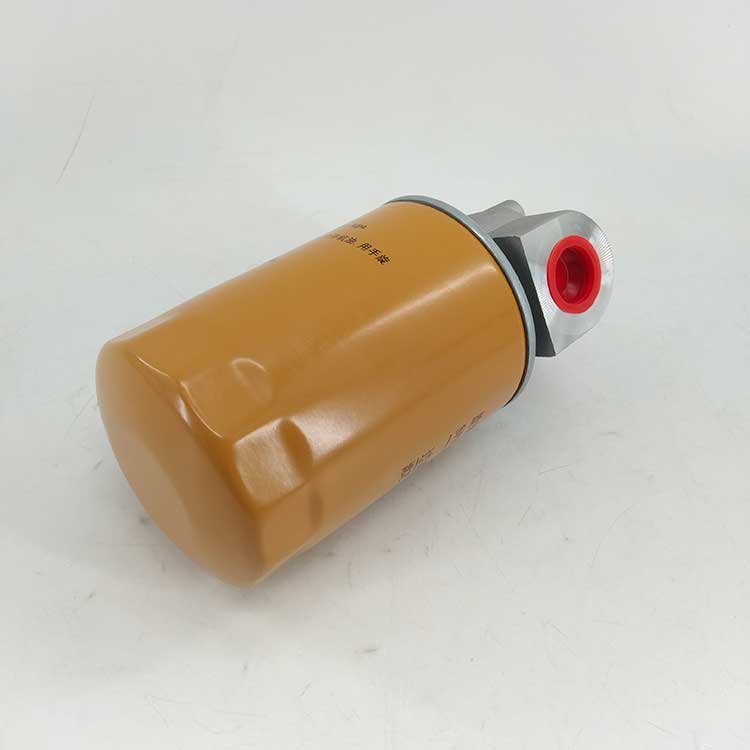

SPA-10×10旋轉式管路過濾器低壓油液供應系統用

俗稱旋裝過濾器，依靠整體濾芯罐體螺紋旋擰拆裝更換，是低壓液壓、潤滑管路最常用的一體式管路過濾元件，市面主流為黎明標準 SP 系列。
一、整體結構組成（兩大核心部件）
濾頭（安裝底座）
材質：壓鑄鋁合金，耐腐蝕、重量輕、強度足夠適配 0.7MPa 常規工況
內置組件：單向旁通安全閥、壓差發訊器安裝接口、進出油螺紋接口、內部流道
標配接口：可加裝目視壓差指示器、壓差開關（電信號報警）
旋裝濾芯總成（一次性整體罐體）
由鋼制外殼 + 密封膠圈 + 折疊濾材 + 中心支撐骨架壓合為一體，整體螺紋旋緊在濾頭上，堵塞后直接整只更換，不可拆解單獨換濾紙。
濾材：玻纖濾紙（主流，精度 1~30μm）、化纖濾紙、不銹鋼網（耐高溫耐油工況）
結構：褶皺星形排布，同等體積下過濾面積大、納污容量高、初始壓差小

二、工作原理
油液從濾頭進油口流入，由濾芯外側向內穿透濾材，固體雜質（金屬磨粒、油泥、膠質）被攔截在濾材表層 / 內部，潔凈油液從濾芯中心通道回流至濾頭出油口進入系統。
壓差報警機制：濾芯堵塞→進出口壓差升高，壓差指示器頂起彈出 / 壓差開關輸出電信號，提醒停機更換濾芯（標準報警壓差 0.35MPa）。
旁通保護機制：無人值守來不及更換濾芯時，壓差抵達旁通開啟壓力，閥門自動打開，油液旁路流通，避免管路憋壓、油泵吸空損壞設備；旁路流通時油液無過濾，必須盡快更換濾芯。

三、核心標準技術參數（SP 通用系列）
表格
參數項 常規標準值 補充說明
公稱工作壓力 0.7MPa（低壓） 少量加強款 1.0MPa，只用于回油、低壓供油管路，不可用于高壓壓力油路
適用介質 液壓油、潤滑油、抗燃液壓油、柴油、切削液 不可用于強腐蝕酸堿流體
過濾精度 1μm、3μm、5μm、10μm、20μm、25μm、30μm 伺服系統選 1~5μm，普通潤滑 10~25μm 即可
工作溫度 -30℃ ~ 90℃ 高溫工況選用耐高溫玻纖 + 氟橡膠密封圈
額定流量 6~200L/min（SP06/SP08/SP10/SP16） 口徑越大流量越高
連接螺紋 Rc3/4、R1、R1? 等英制管螺紋 市面絕大多數為英制錐管螺紋

四、安裝位置與系統作用
1）回油管路（最主要用法）
油箱回油管路上安裝，全程循環過濾系統所有油液污染物，成本低、改造簡單，整機液壓系統標配。
2）低壓吸油管路
油泵吸油口后端，粗過濾保護油泵葉輪，一般選用 20~30μm 大流量規格，壓降不能過大防止氣蝕。
3）低壓供油支路
潤滑系統、冷卻油路、低壓伺服前置過濾，保護閥組、油缸等精密元件，降低閥芯卡死、密封磨損故障率。

五、優缺點分析
優點
維護極簡：無需專用工具，徒手旋轉拆裝更換濾芯，現場檢修效率極高；
結構緊湊：體積小、占用管路空間小，設備緊湊機箱、工程機械油箱周邊適配性強；
密封可靠：一體式濾芯自帶 O 型圈，擰緊即可密封，極少出現滲漏問題；
性價比高：濾芯量產成熟，采購成本低，整機濾頭可長期重復使用，只更換耗材濾芯；
自帶雙重保護：集成旁通閥 + 壓差監測，系統安全性更高。
缺點
承壓上限低，不能用于高壓主管路（＞1MPa）高壓過濾；
普通紙質 / 玻纖濾芯為一次性耗材，無法清洗復用，污染量大工況耗材消耗偏高；
大流量（＞200L/min）場景單只過濾效果差，需多只并聯布置。

六、選型計算步驟
確定安裝位置：回油 / 吸油 / 供油 → 選定壓力等級 0.7MPa 標準款即可；
匹配系統實際流量：過濾器額定流量 ≥ 系統最大瞬時流量 ×1.2~1.5 安全系數；
選定過濾精度
普通液壓傳動：10~25μm
比例閥、伺服系統：1~5μm
油泵吸油粗濾：20~30μm
匹配管路螺紋口徑：對照現場管道螺紋規格選擇 SP06/08/10 對應接口；
選配附件：普通工況選機械式目視堵塞指示器；自動化設備加裝壓差發訊開關（接入 PLC 報警）。

七、安裝、使用與維護規范
1. 安裝要求
濾頭本體標注流向箭頭，油液流向必須和箭頭一致；可垂直、水平安裝，優先垂直安裝便于更換；
過濾器前后建議加裝球閥，檢修時關閉閥門泄壓拆裝，無需整機放油；
新裝濾芯前對管路沖洗清潔，避免系統雜質直接堵塞新濾芯。
2. 日常維護
目視指示器變紅彈出 / 控制柜收到壓差報警，立即停機更換旋裝濾芯；
新機投產初期：第一次運行 100~200 小時強制更換濾芯（管路焊渣、雜質多）；正常工況依據壓差更換，不建議固定時長硬性更換；
更換時檢查濾頭螺紋有無損傷、密封圈有無老化破損，安裝螺紋均勻用力擰緊，不可蠻力滑絲；
拆解換下的濾芯剖開觀察污染物：大量金屬顆粒代表液壓元件存在異常磨損，需同步檢修設備。
3. 故障常見問題
進出口壓差長期偏高：濾芯堵塞、油液乳化雜質多、流量超標選型偏小；
接口滲油：O 型圈老化、螺紋擰接力道不足、螺紋磕碰損壞；
旁通閥常開、過濾失效：濾芯長期未更換，旁路持續過臟油液，加速閥件磨損。

八、主流應用行業
工程機械、機床液壓系統、冶金潤滑站、造紙設備、礦山機械、空壓機潤滑油路、注塑機、柴油機組潤滑過濾、普通工業液壓泵站回油過濾。
九、和普通管式管路過濾器區別
旋裝式：濾芯整體旋擰更換，維護快、低壓場景、低成本；
管式高壓管路過濾器：殼體法蘭螺栓緊固，內置可清洗濾芯，適配中高壓系統，維護拆裝繁瑣。
